Zwiększanie przepustowości pamięci w erę sztucznej inteligencji
Dzięki podwójnym interfejsom we/wy i udoskonalonej konstrukcji TSV o niskim napięciu, HBM4 zmienia sposób, w jaki stosy pamięci utrzymują przepustowość przy obciążeniach skali centrum danych.

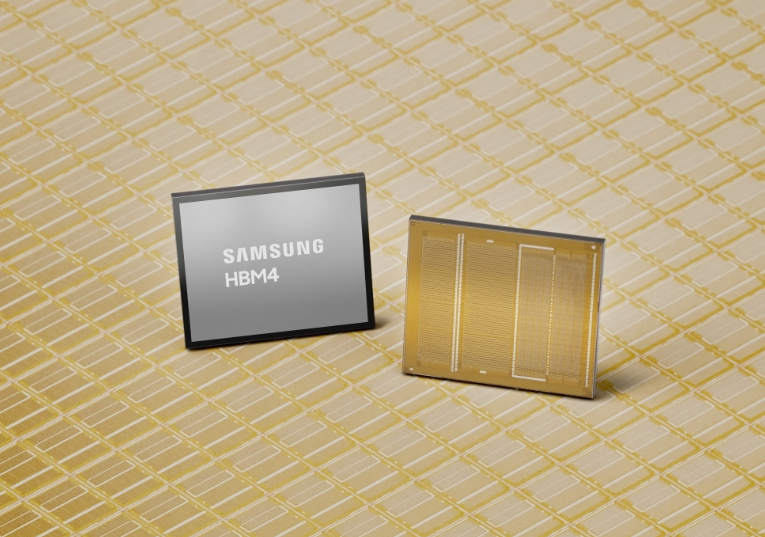

Firma Samsung Electronics wprowadziła pamięć HBM4 i rozpoczęła masową produkcję, co według niej jest pierwszym w branży standardem pamięci o dużej przepustowości nowej generacji.Urządzenie jest przeznaczone do obliczeń AI i obciążeń w centrach danych, które wymagają wyższej przepustowości i efektywności energetycznej.
Zbudowany w oparciu o firmowy proces DRAM klasy 10 nm szóstej generacji (1c) i 4 nm układ logiczny, nowy stos pamięci został zaprojektowany w celu maksymalizacji wydajności, niezawodności i efektywności energetycznej.Architektura zapewnia stałą prędkość przesyłania danych wynoszącą 11,7 Gb/s, a wydajność można skalować do 13 Gb/s.Przekracza to branżowy poziom odniesienia wynoszący 8 Gb/s o około 46% i stanowi wzrost o 1,22 razy w porównaniu z maksymalną szybkością pinów wynoszącą 9,6 Gb/s w HBM3E.
Całkowita przepustowość na stos sięga 3,3 TB/s, co stanowi 2,7-krotny wzrost w porównaniu do poprzednika.Dzięki technologii 12-warstwowego układania, pojemność waha się od 24 GB do 36 GB, a przyszła konfiguracja 16-warstwowa planuje zwiększyć pojemność do 48 GB.
Aby zaradzić podwojeniu liczby wejść/wyjść danych z 1024 do 2048 pinów, w rdzeniu rdzenia zintegrowano zaawansowane techniki projektowania o niskim poborze mocy.Pamięć osiąga 40% poprawę wydajności energetycznej dzięki technologii niskonapięciowego przejścia krzemowego za pośrednictwem technologii (TSV) i optymalizacji sieci dystrybucji energii.Opór cieplny poprawia się o 10%, a odprowadzanie ciepła wzrasta o 30% w porównaniu do HBM3E.
Ściśle zintegrowana kooptymalizacja technologii projektowania (DTCO) pomiędzy odlewnią a operacjami pamięci wspiera kontrolę wydajności i jakości, podczas gdy wewnętrzne zaawansowane możliwości pakowania pomagają usprawnić cykle produkcyjne.
Sang Joon Hwang, wiceprezes wykonawczy i dyrektor ds. rozwoju pamięci w firmie Samsung, mówi: „Wykorzystując naszą konkurencyjność procesów i optymalizację projektu, jesteśmy w stanie zapewnić znaczny zapas wydajności, dzięki czemu możemy zaspokoić rosnące wymagania naszych klientów w zakresie wyższej wydajności, kiedy jej potrzebują”.
