Zaawansowane oscyloskopy dla testowania transceiverów optycznych 1,6T

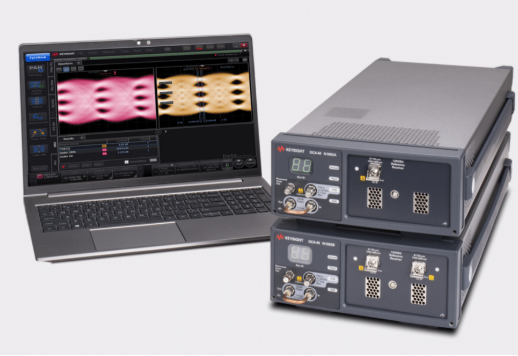

KeySight Technologies, Inc. HaS zaprezentował dwa oscyloskopy zaprojektowane do testowania transceiverów optycznych 1.6T: pojedynczy kanał optyczny DCA-M i podwójny kanał optyczny DCA-M Sampling Osciloscope.Instrumenty te, zaprojektowane pod kątem maksymalnej wrażliwości pomiaru optycznego i zintegrowanego odzyskiwania zegara do 120 GBAUD, zajmują się rosnącymi wymaganiami szybkich połączeń optycznych w centrach danych opartych na AI.

Ponieważ sieci AI Data Centre szybko wdrażają interkonekty optyczne 1.6T, inżynierowie stoją przed wyzwaniami w utrzymaniu integralności sygnału przy ekstremalnych prędkościach danych.

Umożliwiają wydajne, automatyczne testy w produkcji, zapewniając zgodność ze standardami branżowymi przy jednoczesnym zachowaniu wysokiej przepustowości i dokładności.W ramach kompleksowego portfolio testowania 1,6T te zaawansowane oscyloskopy DCA-M próbkowania zapewniają szybką analizę sygnału optycznego przy do 240 Gb / s na pas.Kluczowe korzyści obejmują:

Zwiększony margines pomiarowy-oscyloskopy mają ultra niski szum kanału optycznego (mniej niż 15 µW) i minimalny wstręt wewnętrzny (poniżej 90 FS), zachowując dokładność pomiaru i niezawodność dla transceiverów 1,6T.Dzięki temu inżynierowie spełniają ścisłe specyfikacje projektowe i optymalizują wydajność.
Uproszczona konfiguracja testów i zapewnienie zgodności-ze zintegrowanym odzyskiem zegara wspierającym wskaźniki BAUD do 120 GBD, nowa DCA-M eliminuje potrzebę oddzielnego routingu sygnału podsekcyjnego, zmniejszania złożoności systemu i zapewnienia standardowej przestrzeni.
Zoptymalizowana wydajność produkcji-oprogramowanie do optymalizacji testu optycznego Flexoto bezproblemowo integruje się z DCA-M, maksymalizując wydajność testu i zmniejszając całkowity koszt testu.Zbudowany na zaufanej platformie FlexDCA, zapewnia wiodącą w branży analizę fali optycznej.
Pojedynczy kanał optyczny DCA-M oferuje szeroki zakres długości fali od 250 do 1350 nm w operacji pojedynczych.Ma optyczną przepustowość 60 GHz z włączoną korektą odpowiedzi impulsowej (SIRC), zapewniając precyzyjne pomiary.Przy wysokiej czułości i poziomach hałasu poniżej 15 µW, umożliwia dokładną analizę o wysokim stopniu data z drganiem poniżej 90 FS (z opcją PTB).Urządzenie obsługuje zintegrowane odzyskiwanie zegara dla prędkości do 120 GBD (opcje CDR i CRX) i zapewnia szybką przepustowość z prędkością próby 250 kHz.Jego kompaktowa konstrukcja pozwala na niewielki ślad.

Oscyloskop próbkowania DCA-M z podwójnym optycznym kanałem DCA-M jest zaprojektowany do wszechstronnej analizy szybkości danych, obejmującej szeroki zakres od 1 GB/s do 120 GBaud.Zawiera kanały elektryczne o przepustowości do 50 GHz i oferuje wyjątkowo niski wstręt wewnętrzny o zaledwie 90 FS RMS.Ponadto obsługuje zarówno obsługę multimodową, jak i jednomodową w modelach pojedynczych i czterokanałowych, zapewniając elastyczność w różnych aplikacjach testowych.

OSA MOK, CMO z Terahop, podkreśliła rolę Keysight w przyspieszaniu rozwiązań optycznych 1.6T: „Zobowiązanie Keysight w technologie testowe o wysokiej wydajności spowoduje kolejną falę sieci obliczeniowej AI”.

Dr Joachim Peerlings, wiceprezes ds. Rozwiązań sieciowych i danych w Keysight, dodał: „W miarę ewolucji infrastruktury AI z dumą wspieramy innowacje branżowe, umożliwiając szybszy czas na rynek i zwiększoną wydajność”.
