Sterowanie dotykiem i siłą dla niezawodnych interfejsów

Kontroler czujnika, który może ograniczyć liczbę fałszywych aktywacji, umożliwiając jednocześnie projektowanie uszczelnionych i metalowych powierzchni w systemach przemysłowych i motoryzacyjnych.

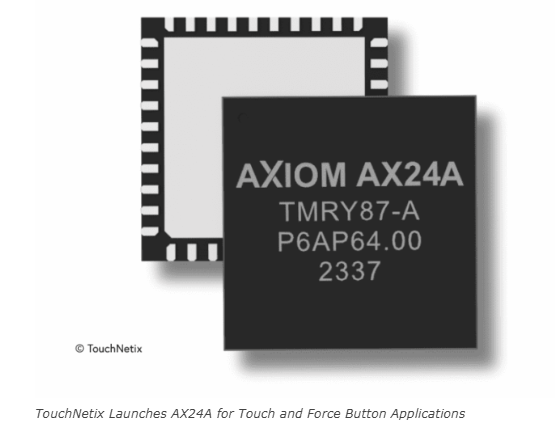

TouchNetix rozszerzył swoje portfolio aXiom o AX24A, opracowany do obsługi do 22 konfigurowalnych przycisków dotykowych lub siłowych w kompaktowej 40-pinowej obudowie QFN.Urządzenie jest przeznaczone do zastosowań, w których niezawodność, trwałość i kontrolowana aktywacja mają kluczowe znaczenie.


Ponieważ interfejsy dotykowe coraz częściej zastępują przyciski mechaniczne, przypadkowa aktywacja pozostaje kluczowym wyzwaniem.Łącząc wykrywanie dotyku ze zdefiniowanym progiem siły, sterownik został zaprojektowany tak, aby zapewnić, że wejścia będą wyzwalane tylko przez celowe naciśnięcia.Takie podejście może ograniczyć liczbę niezamierzonych poleceń wydawanych na deskach rozdzielczych samochodów, panelach maszyn przemysłowych i interfejsach sprzętu medycznego, gdzie bezpieczeństwo i precyzja są niezbędne.

Ponieważ architektura umożliwia użycie przycisków tylko za pomocą siły za materiałami przewodzącymi, takimi jak metal, projektanci mogą wdrożyć płaskie i uszczelnione powierzchnie bez mechanicznych wycięć.Rozszerza to możliwości w zakresie urządzeń konsumenckich i wnętrz samochodowych, poszukujących eleganckich, solidnych konstrukcji.Ponieważ aktywacja opiera się na sile, a nie na pojemności powierzchniowej, na działanie wody ani płynów nie ma wpływu, co ułatwia użytkowanie w trudnych lub narażonych na wilgoć środowiskach, takich jak podłogi w fabrykach.

Wyeliminowanie przełączników mechanicznych zmniejsza również zużycie, potencjalnie wydłużając żywotność interfejsu w systemach o dużym obciążeniu, w tym w elementach sterujących opartych na joystickach i sprzęcie do gier.Natychmiastowa obsługa sprzężenia zwrotnego dodatkowo poprawia interakcję użytkownika bez zauważalnego opóźnienia.

Kontroler integruje opcje sprzężenia zwrotnego dotykowego i LED, które można wyzwalać poprzez sekwencje I²C sterowane makro lub GPIO.Obsługuje funkcję Pilot ID w celu różnicowania użytkowników i dodatkowej kontroli interfejsu.Projektanci mogą konfigurować przyciski indywidualnie lub łączyć je logicznie za pomocą kanałów ochronnych lub konfiguracji jednej gorącej grupy.System czujników wykrywa zmiany na poziomie mikronów w przyłożonej sile od 20 gramów do 20 kilogramów, zachowując liniowy profil reakcji odpowiedni do zastosowań związanych z precyzyjnym sterowaniem.
